電動溫控調節閥說明書.doc

◎ 特點

ZZW型自力式電動溫度調節閥(簡稱溫控閥)無需外加控制元件,利用被控介質自身的溫度變化進行自動調節,主要由調節閥、智能溫控電動執行器和感控器（PT100）組成。整機動作靈敏、溫度設定精確、維護方便等優點，具有很好的實用性，主要適用于以氣體、液體及蒸氣等為介質的各種熱交換器的溫度自動場合。

本系列產品閥體結構有單座、套筒、三通等型式。產品公稱壓力等級有PN16、40、64，閥體口徑范圍DN20～200；控制溫度分段范圍0～300℃；泄漏量標準Ⅳ～Ⅵ級；流量特性表等百分比、直線；多個品種規格可供選擇。

◎ 閥體體部分

結構大類：電動溫控型

閥芯型式：單座、套筒、三通

控制類型：加熱型、冷卻型

結構類型：標準型、散熱型、波紋管密封型

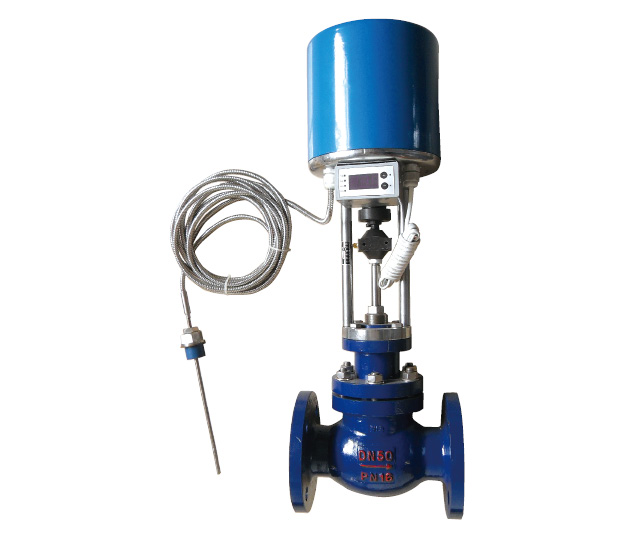

電動溫控調節閥

◎ 規格與技術參數

注：表中數據為本公司標準配置，可按用戶要求另行選配。

◎ 外形尺寸及重量

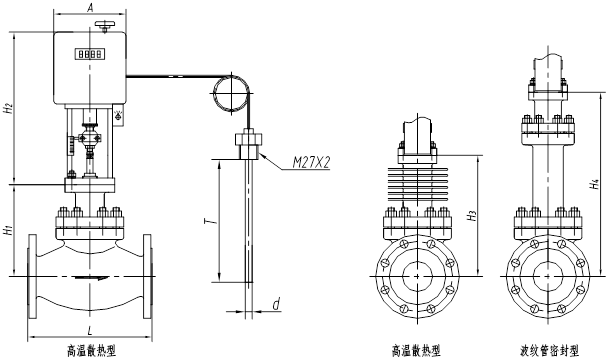

ZZWP(M)型單座（套筒）溫度閥標準型、散熱型、波紋管密封型外形尺寸及重量

                                                                               單位：mm

注：1）表中重量為標準型PN16數據

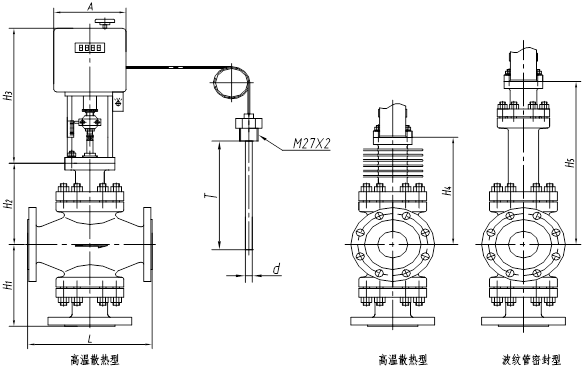

 ZZWX型三通溫度閥標準型、散熱型、波紋管密封型外形尺寸及重量

                                                                               單位：mm

注：1）表中重量為標準型PN16數據

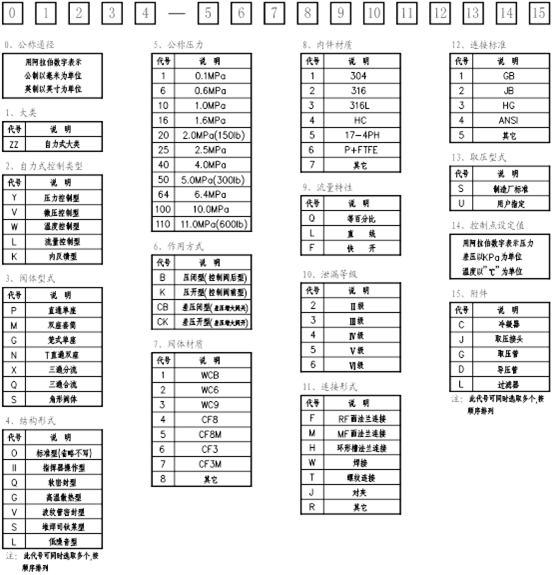

◎ 型號編制說明

例1：

080ZZWPE-40B42Q5M3S70

表示DN80自力式溫度調節閥，閥體型式為直通單座，標準型，壓力等級4.0MPa，作用方式為壓閉型（控制閥后型），閥體材料CF8，內件材料316，流量特性為等百分比，泄漏等級V級，HG標準凹凸面法蘭連接，取壓型式為制造廠標準，設定溫度為70℃。

例2：簡易型號編制

ZZWPE-16B表示自力式電動溫控單座調節閥，加熱型，公稱壓力為1.6MPa。

說明：可采用“作用方式”以前（含）的代號去掉“公稱通徑”代碼組成簡易型號。
